PNEUMATYCZNE WIBRATORY O KOŁOWYM (ROTACYJNYM) KIERUNKU DZIAŁANIA SIŁY WYMUSZAJĄCEJ
Zewnętrzne, pneumatyczne wibratory kulowe typu S wzbudzają częstotliwości do 35.000 obr./min. i są używane wszędzie tam, gdzie trzeba przemieścić materiał pylisty. Wibratory kulowe typu S instaluje się na zbiornikach, aby zapobiec powstawaniu zawisaniu materiałów lub powstawaniu w nim otworów i do poprawy przepływu materiału na rynnach zsypowych, sitach i wibrujących stołach.
Zasada działania wibratorów kulkowych S:
Wibratory kulowe typu S składają się z anodyzowanego korpusu aluminiowego wewnątrz którego na specjalnie utwardzonym i osadzonym stalowym pierścieniu obraca się stalowa kula. Do pracy potrzebny jest 2/2-drożny zawór i filtrowane, sprężone powietrze.
Dane techniczne i wykonanie wibratorów kulkowych S- korzyści:
- Nie wymaga konserwacji
- Temperatura robocza: 0 °C do 200 °C (32 °F do 390 °F)
- Mozliwość przyspieszenie
- Spora siła odśrodkowa
- Niskie zużycie powietrza
- Świadectwo normy ATEX II3D

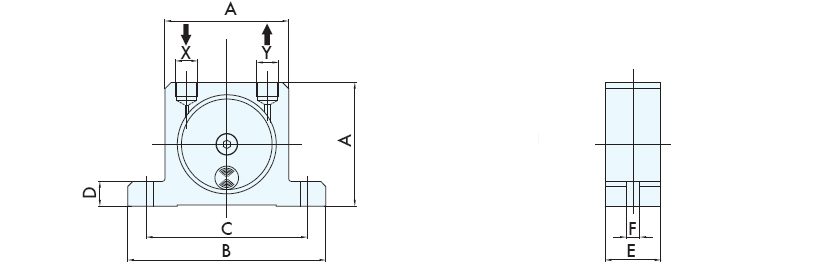

Typ | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | X – Y | Waga[kg] |
S8 | 50 | 86 | 68 | 12 | 20 | 7 | 1/8” | 0,13 |
S10 | ||||||||
S13 | 65 | 113 | 90 | 16 | 25 | 9 | 1/4” | 0,26 |
S16 | 28 | 0,30 | ||||||
S20 | 80 | 128 | 104 | 16 | 33 | 9 | 1/4” | 0,53 |
S25 | 38 | 0.63 | ||||||
S30 | 100 | 160 | 130 | 20 | 50 | 11 | 3/8” | 1,13 |
S 36 | 50 | 1,34 |
