FF - Filtry typu

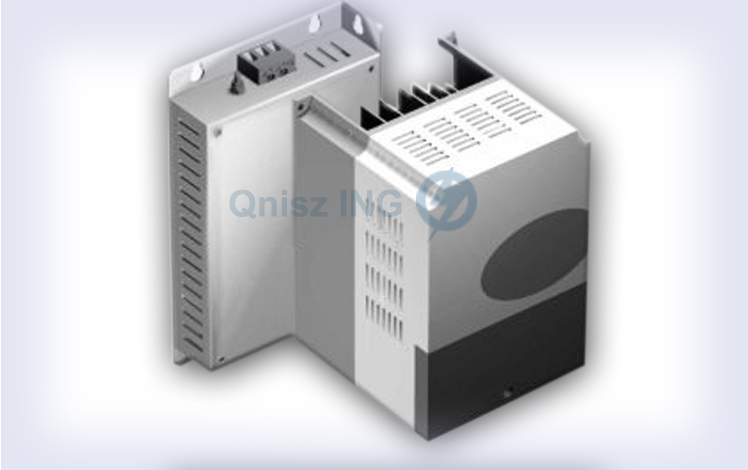

Seria FF należy do filtrów przeciwzakłóceniowych typu „footprint” montowanych pod przemienniki częstotliwości LG/LS
Zastosowanie tych filtrów pomaga w łatwiejszym montażu i co ważne pozwala na zaoszczędzenie miejsca na płycie montażowej w szafie sterowniczej. Zastosowanie filtra zwiększa tylko głębokość falownika.

Typ falownika Moc znamionowa Typ filtra Prąd znamionowy
Seria iC5
SV004iC5-1F 0.4kW FFC5M010-2 10A
SV008iC5-1F 0.75kW
SV015iC5-1F 1.5kW FFC5M020-2 23A
SV022iC5-1F 2.2kW
Seria iG5A
SV004iG5A-4 0.4kW FFG5A-T005-3 5A
SV008iG5A-4 0.75kW
SV015iG5A-4 1.5kW FFG5A-T006-3 6A
SV022iG5A-4 2.2kW FFG5A-T011-3 11A
SV040iG5A-4 4kW
SV055iG5A-4 5.5kW FFG5A-T030-3 30A
SV075iG5A-4 7.5kW
Seria iS5
SV008iS5-4 0.75kW FFS5-T006-(X) 6A
SV015iS5-4 1.5kW
SV022iS5-4 2.2kW FFS5-T012-(X) 12A
SV037iS5-4 4kW
SV055iS5-4 5.5kW FFS5-T030-(X) 30A
SV075iS5-4 7.5kW
SV110iS5-4 11kW FFS5-T051-(X) 51A
SV150iS5-4 15kW
SV185iS5-4 18.5kW FFS5-T060-(X) 60A
SV220iS5-4 22kW FFS5-T070-(X) 70A
Seria iP5A
SV055iP5A-4 5.5kW FFP5-T020-(X) 20A
SV075iP5A-4 7.5kW FFP5-T031-(X) 31A
SV110iP5A-4 11kW FFP5-T050-(X) 50A
SV150iP5A-4 15kW FFP5-T060-(X) 60A
SV185iP5A-4 18.5kW
SV220iP5A-4 22kW FFP5-T070-(X) 70A
SV300iP5A-4 30kW
