Urządzenia do napowietrzania, czyli więcej o grzybkach napowietrzających

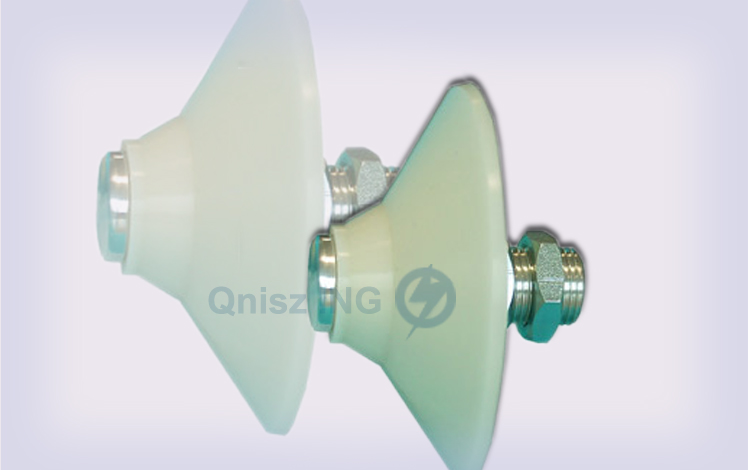

Wibrujące grzybki napowietrzające do zbiorników typu VBS-VBSI-VBS..HT-VBS..MD, VBSM-VBSM INOX-VBSM..HT-VBSM..MD łączą w sobie napowietrzanie wyrobu pod ciśnieniem roboczym sięgającym 6 barów (87 psi) z dodatkową, lekką wibracją w ścianie silosu (w celu uzyskania informacji odnośnie doboru rozmiarów, pozycjonowania i określenia liczby aparatów napowietrzających należy zapoznać się ze specyfikacją). Ze względu na ich konstrukcję nie jest możliwe zniszczenie silosu nawet przy materiałach ściernych. Nie jest wymagany dodatkowy zawór odcinający, gdyż ze względu na ciśnienie robocze od 2 do 6 barów (29-87 psi) materiał nie może wejść w strefę poniżej elastycznego dziobka silikonowego dopuszczonego do obrotu przez amerykańską Agencję ds. Kontroli Żywności i Leków (FDA). Wibrujące grzybki napowietrzające do zbiorników OLI® stosowane są do poprawy przepływu masowego przy materiałach pylistych i granulatach. Ze względu na zatwierdzenie amerykańskiej Agencji ds. Kontroli Żywności i Leków (FDA) nadają się także do stosowania z wyrobami spożywczymi. Aby zaspokoić gusta najbardziej wymagających użytkowników dostępna jest wersja z wałkiem ze stali nierdzewnej (inox).

Wibrujące grzybki napowietrzająceWibrujące grzybki napowietrzająceWibrujące grzybki napowietrzające VBMWibrujące grzybki napowietrzająceWibrujące grzybki napowietrzające VBM
  • Z wałkiem ze stali nierdzewnej (seria INOX)

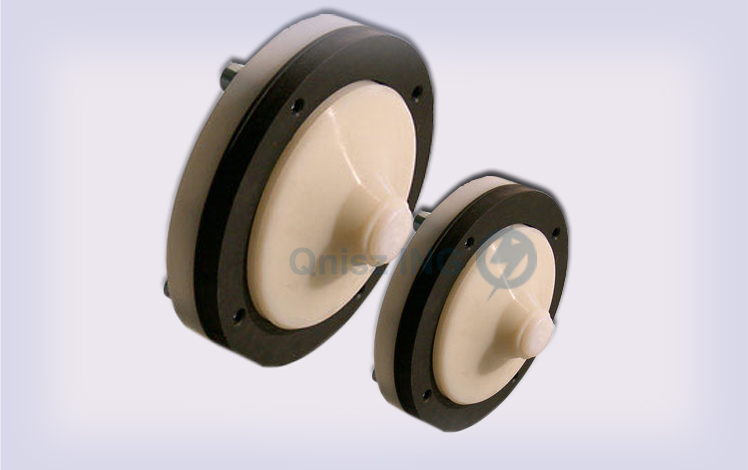

  • Do montażu zewnętrznego (tylko VBE)

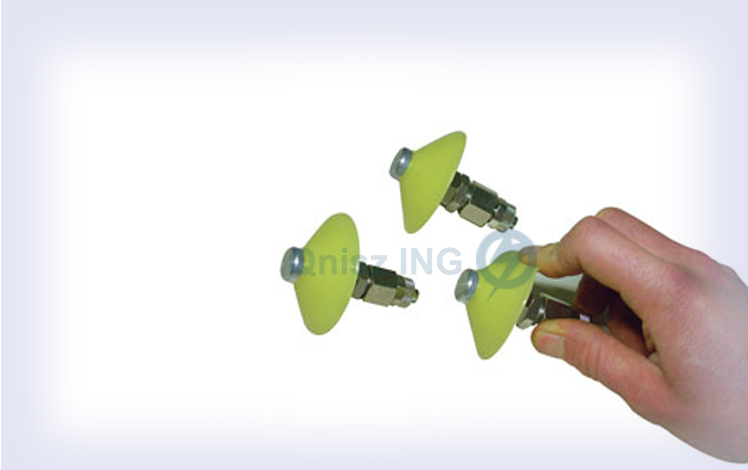

  • Miniaturowe wykonanie (VBSM)

VBS – Pełna oferta

Wibrujące grzybki napowietrzające

Produkt * rys. Kolor membrany Materiał króćca Średnica membrany
VBS A biały aluminium 104
VBSI A biały stal nierdzewna 104
VBSIHT A czerwony stal nierdzewna 104
VBSIMD A niebieski stal nierdzewna 104
VBSM B biały aluminium 54
VBSMI B biały stal nierdzewna 54
VBSMIHT B czerwony stal nierdzewna 54
VBSMIMD B niebieski stal nierdzewna 54
VBSM C biały nylon 54
VBSE D biały nylon 104

*VBS=aeratory OLI, VBSM=OLI mikro aerator, I=ze stali nierdzewnej, HT=do wysokiej temperatury, MD=namagnesowana końcówka rdzenia grzybka, E=montaż zewnętrzny

Działanie grzybków napowietrzających:

Sprężone powietrze wprowadzane jest do zmagazynowanego materiału przez silikonowy dziobek, który przylega do wewnętrznej ściany silosu. Zmieniając ciśnienie robocze w zakresie od 2 do 6 barów (29 do 87 psi) można regulować intensywność wibracji elastycznego dziobka silikonowego. Ze względu na pracę z przerwami i maksymalny pięciosekundowy czas pracy zużycie powietrza jest bardzo niskie.

Dane techniczne i wykonanie grzybków napowietrzających – korzyści

  • mocna konstrukcja
  • samoczyszczące się
  • odporne na ścieranie
  • łatwe do instalacji
  • najprostsze w montażu – już 4 grzybki wystarczą do silosu o średnicy 3m
  • ciśnienie powietrza 2 do 6 barów (29 do 87 psi)
  • temperatura robocza: -40° C do 170° C (-40° F do 340° F)
  • do aeracji materiałów sypkich, pylistych i granulatów
  • możliwość pracy przy produktach spożywczych
  • efektywniejsza/skuteczniejsza praca w powstałym rozbitym materiale

Grzybki typu VBS wykonane są z miękkiego tworzywa silikonowego o właściwościach podobnych do tych, jakie posiadają maski do nurkowania. Ich budowa, a właściwie materiał, z którego zostały wykonane gwarantuje olbrzymią pyłoszczelność – najdrobniejszy produkt nie ma szans dostać się pod grzybek.
VBi – symbol „i” – inox” sugeruje, że króciec wykonany został ze stali nierdzewnej, dzięki czemu grzybek może mieć kontakt z żywnością. Spokojnie więc można umieścić go w silosie np. z mlekiem w proszku.
Wibrujące grzybki napowietrzające do zbiorników typu VBS pomyślnie przeszły testy na następujących materiałach: cemencie, piasku, wapnie, kwasie węglowym, cukrze, mące, konserwantach, ziemi okrzemkowej, proszku talkowym, spoiwie, dolomicie, sodzie, skaleniach, wapieniu oraz rozdrobnionym piaskowcu.
Jeśli chodzi o montaż takiego grzybka, to już 4 wystarczą na standardowy silos o powierzchni 3m. Grzybki umieszcza się po 2 na jednej osi w stosunku 180 °, w odległości 250….. Grzybek montuje się od wewnętrznej strony zbiornika.

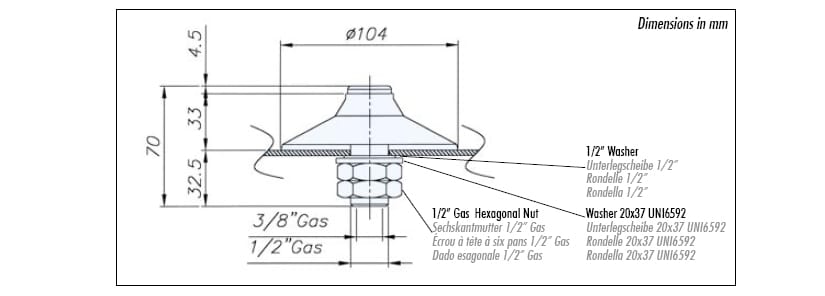

Montaż grzybków VBS

vbs-vbsm

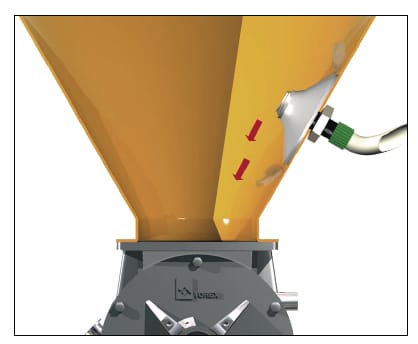

sposób mocowania grzybków VB-VBM

Zużycie powietrza

Typ Zużycie powietrza
0,8 bar (L/min) 1,2 bar (L/min) 2 bar (L/min) 4 bar (L/min) 6 bar (L/min)
VBS 600 675 800 >800 >800
VBMS 150 180 200 / /

vbs-vbsm

Zestaw do montażu zewnętrznego

  • materiał: stal nierdzewna prostokątnej płytki
  • rozwiązywanie problemów: idealne do zastosowań w miejscach, w których dostęp od wewnątrz silosa jest trudny lub niemożliwy
  • rozmiar: 120 x 192,5 mm
  • rozmiar otworu pod grzybek: 67 x 162,5 mm
vbs-vbsm vbs-vbsm

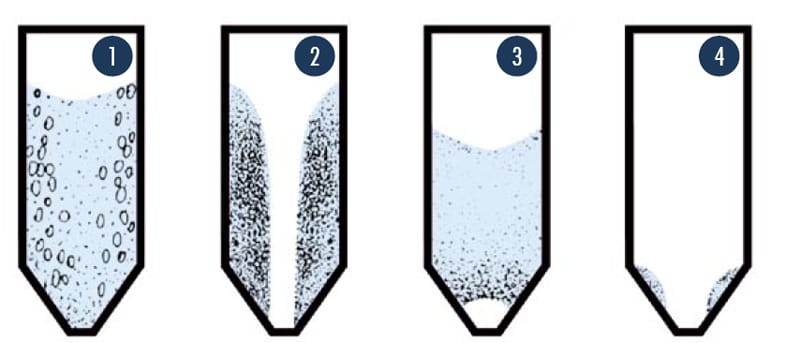

Zawieszanie materiałów w silosach


W 30% przypadków materiały w silosach zawieszają się tak jak przedstawia rysunek nr 2. Są to zazwyczaj produkty o dużym zawilgoceniu.
Jednak najczęściej spotykane jest zawieszanie materiałów i powstawanie tzw.mostka (rysunek nr 3)
