Dowiedz się więcej o wibratorach pneumatycznych serii F
Liniowe wibratory tłokowe serii F nadają się szczególnie do przenoszenia, kompaktowania i wybierania masowych substancji stałych ze względu na doskonale liniowe wibracje. Uzyskują optymalne wyniki przy opróżnianiu zbiorników lub jako napędy do przenośników wibracyjnych lub podajników.
Zasada działania:
Liniowe wibratory tłokowe serii F wytwarzają ruchy wibracyjne o wysokiej amplitudzie drgań.
Mocując wibrator na obudowie lub na tłoku lub dodając drgające obciążniki na tłoku, możliwe są liczne warianty dotyczące amplitudy i częstotliwości. Częstotliwość regulowana jest przez ciśnienie robocze. Tłoczysko może bezpośrednio napędzać podajnik lub można tłoczyskiem np.poprzez gumę uderzać w rurę. Warunkiem do prawidłowej pracy jest czyste powietrze otoczenia (podobnie jak w serii K).
Dane techniczne i wykonanie – korzyści:
- Standardowa temperatura stosowania: od -10 °C (14 °F) do 150 °C (300 °F)
- Standardowe zastosowanie F15P: od 0 °C (32 °F) do 100 °C (210 °F)
- Bezkonserwacyjna
- Regulowana częstotliwość
- Regulowana amplituda
- Spore drgania
- Doskonała charakterystyka uruchomienia/zatrzymania
- Minimalna emisja dźwięku
- Niskie zużycie powietrza

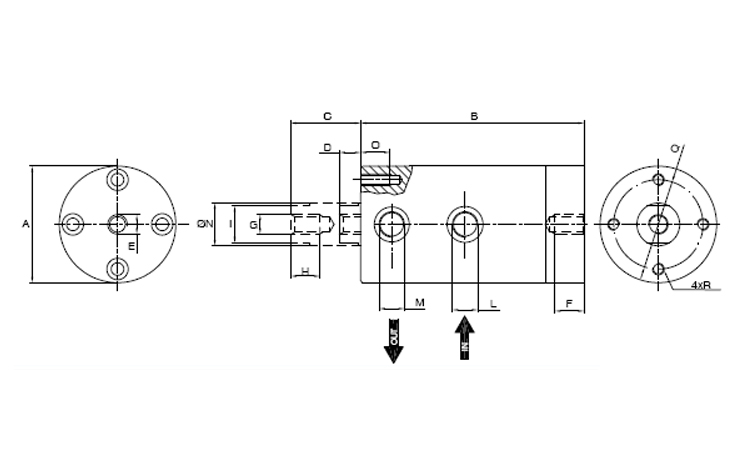

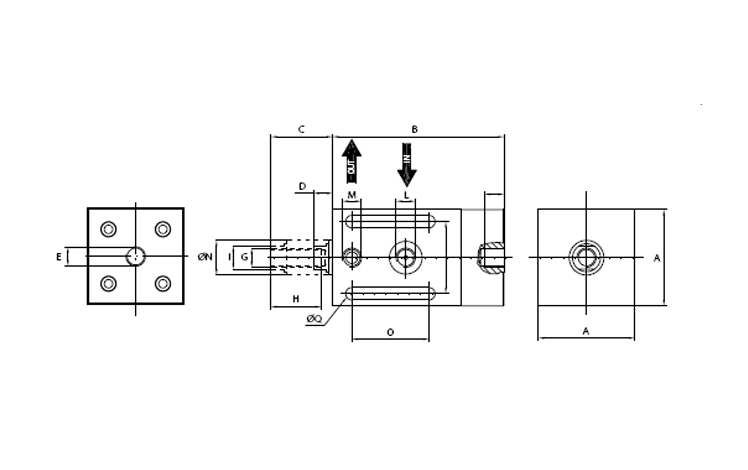

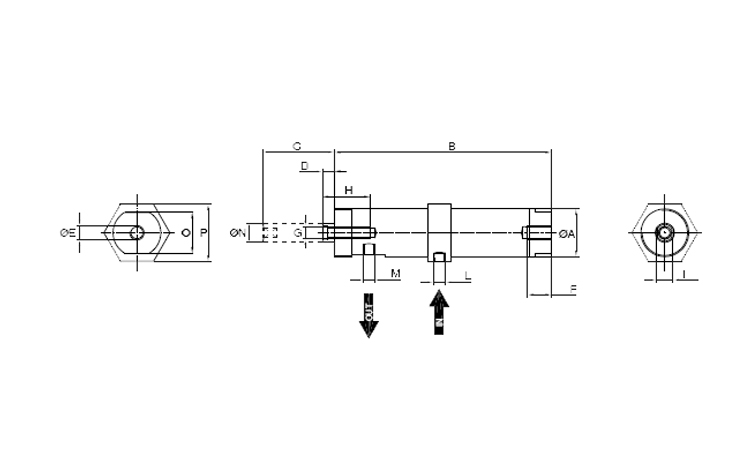

Wymiary wibratorów
| Typ wibratora | rys. | A [mm] | B [mm] | C [mm] | D [mm] | E | F [mm] | G | H [mm] | I [mm] | L | M | N [mm] | O [mm] | P [mm] | Q [mm] | R | S [mm] | T [mm] | Waga [Kg] |
| F8 | 1 | 20 | 91 | 30 | 5 | M6 | 10 | M5 | 20 | 7 | M5 | M5 | 8 | 17 | 24 | / | / | / | / | 0,09 |
| F15 | 2 | 50 | 115 | 41 | 7 | M10 | 15 | M10 | 15 | 13 | 1/8″ | 1/8″ | 15 | 12 | / | 36 | M6 | 18 | 36 | 1,5 |
| F15P | 2 | 50 | 115 | 39 | 9 | M10 | 15 | M10 | 22 | 13 | 1/8″ | 1/8″ | 16 | / | / | / | M6 | 12 | 36 | 0,5 |
| F18 | 3 | 50 | 89 | 32 | 10 | M10 | 10 | M10 | 26 | 12 | 1/8″ | 1/8″ | 18 | 40 | 37,5 | 6,5 | / | / | / | 0,6 |
| F25 | 2 | 60 | 115 | 45 | 10 | M10 | 15 | M10 | 15 | 19 | 1/4″ | 1/4″ | 22 | 15 | / | 46 | M6 | 18 | 46 | 2,3 |
| F40 | 2 | 85 | 140 | 57 | 13 | M16 | 17 | M16 | 20 | 36 | 1/8″ | 3/8″ | 40 | 20 | / | 65 | M6 | 16 | 65 | 5,7 |
| F85 | 2 | 160 | 122 | 52 | 22 | M20 | 30 | M20 | 30 | / | 3/8″ | 2X3/8″ | 85 | / | / | / | M6 | 17 | 140 | 16,5 |
Zużycie powietrza
| 2 bar | 4 bar | 6 bar | Zużycie powietrza | |||||||||
| Typ | Ilość uderzeń na min. | Siła | Moment pracy | Zużycie powietrza | Ilość uderzeń na min. | Siła | Moment pracy | Zużycie powietrza | Ilość uderzeń na min. | Siła | Moment pracy | |
| VPM | kg | kgcm | I/min | PM | kg | kgcm | I/min | VPM | kg | kgcm | I/min | |
| F8 | 2020 | 1,0 | 0,04 | 7 | 2950 | 2,3 | 0,04 | 19 | 3600 | 3,5 | 0,04 | 28 |
| F15 | 2280 | 4,9 | 0,16 | 20 | 2520 | 8,0 | 0,22 | 38 | 2820 | 10 | 0,22 | 67 |
| F15P | 1920 | 4,4 | 0,21 | 20 | 2160 | 7,4 | 0,29 | 42 | 2340 | 8,8 | 0,29 | 80 |
| F18Q | 2070 | 8,1 | 0,34 | 29 | 2520 | 12,0 | 0,36 | 55 | 3300 | 21,7 | 0,36 | 100 |
| F25 | 1860 | 9,0 | 0,46 | 32 | 2040 | 12,9 | 0,56 | 60 | 2220 | 15,4 | 0,56 | 105 |
| F40 | 1380 | 20,9 | 1,96 | 80 | 1560 | 33,8 | 2,49 | 190 | 1740 | 42,1 | 2,49 | 320 |
| F85 | 1680 | 100,2 | 6,36 | 240 | 1980 | 162,4 | 7,42 | 390 | 2280 | 215,4 | 7,42 | 580 |
