Dowiedz się więcej o przegubach Cardana

Przeniesienia napędów - przeguby Cardana Przeniesienia napędów - przeguby Cardana Przeniesienia napędów - przeguby Cardana Przeniesienia napędów - przeguby Cardana Przeniesienia napędów - przeguby Cardana

Odpowiednie do wszystkich zastosowań do max. prędkości 4000 obr/min. Maksymalny kąt pracy 45° dla każdego krzyżaka. Bezobsługowe łożyskowanie ślizgowe. Z otworami w tolerancji H7 – także z rowkiem na wpust, na życzenie z otworem sześciokątnym lub kwadratowym.

Typy przegubów Cardana

Przegub Kardana / Cardana

Jaki przegub? Sam dobierz parametry. Zapoznaj się z poniższą tabelą parametrów poszczególnych typów przegubów Cardana

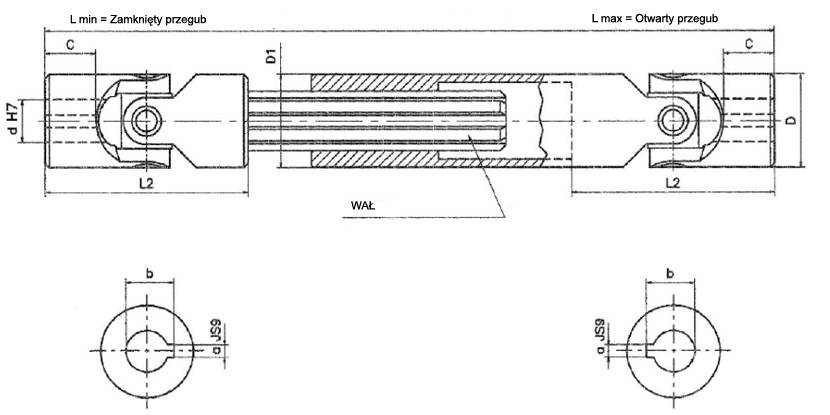

Typ Przegub Kardana / Cardana d D L2 C Lmin. L max. Skok a b Wał D1 Waga [kg]
05GA29 SGOA 1429 14 28 60 14 300 450 150 5 16,3 13X16 Z6 29 1,03
05GA32 SGOA 1432 14 28 60 14 350 550 200 5 16,3 13X16 z6 29 1,17
05GA35 SGOA 1435 14 28 60 14 400 650 250 5 16,3 13X16 Z6 29 1,33
1GA1 SGOA 1610 16 32 68 16 190 220 30 5 18,3 16X20 Z6 32 0,90
1GA15 SGOA 1615 16 32 68 16 210 250 40 5 18,3 16X20 Z6 32 0,98
1GA2 SGOA 1620 16 32 68 16 240 320 80 5 18,3 16X20 Z6 32 1,10
1GA23 SGOA 1623 16 32 68 16 250 350 100 5 18,3 16X20 Z6 32 1,14
1GA26 SGOA 1626 16 32 68 16 275 390 115 5 18,3 16X20 Z6 32 1,24
1GA29 SGOA 1629 16 32 68 16 300 430 130 5 18,3 16X20 Z6 32 1,33
1GA32 SGOA 1632 16 32 68 16 380 590 210 5 18,3 16X20 Z6 32 1,60
1GA35 SGOA 1635 16 32 68 16 400 630 230 5 18,3 16X20 Z6 32 1,73
2GA1 SGOA 1810 18 36 74 17 230 280 50 6 20,8 18X22 Z6 37 1,35
2GA15 SGOA 1815 18 36 74 17 250 320 70 6 20,8 18×22 z6 37 1,46
2GA18 SGOA1818 18 36 74 17 270 370 100 6 20,8 18X22 Z6 37 1,55
2GA2 SGOA 1820 18 36 74 17 290 400 110 6 20,8 18X22 Z6 37 1,66
2GA23 SGOA 1823 18 36 74 17 300 415 115 6 20,8 18X22 Z6 37 1,71
2GA26 SGOA 1826 18 36 74 17 400 620 220 6 20,8 18X22 Z6 37 2,23
