Więcej o pneumatycznych wibratorach typu kulowego – S

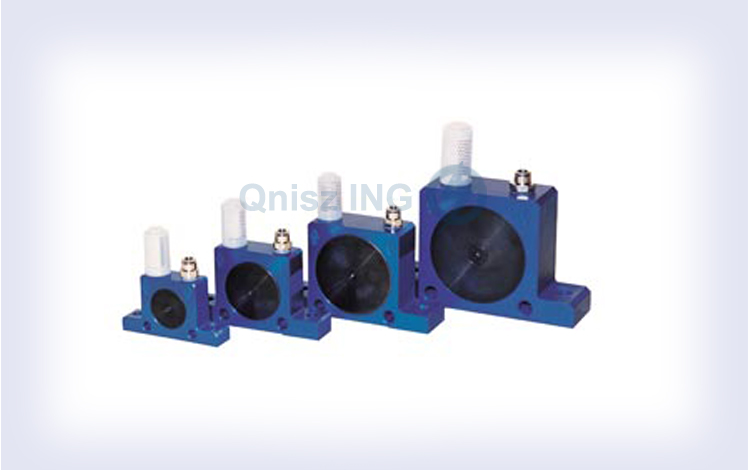

Zewnętrzne, pneumatyczne wibratory kulowe typu S wzbudzają częstotliwości do 35.000 obr./min.) i są one używane wszędzie tam, gdzie trzeba przemieścić materiał pylisty. Wibratory kulowe typu S instaluje się na zbiornikach, aby zapobiec powstawaniu zawisaniu materiałów lub powstawaniu w nim otworów i do poprawy przepływu materiału na rynnach zsypowych, sitach i wibrujących stołach.
Zasada działania wibratora
Wibratory kulowe typu S składają się z anodyzowanego korpusu aluminiowego wewnątrz którego na specjalnie utwardzonym i osadzonym stalowym pierścieniu obraca się stalowa kula. Do pracy potrzebny jest 3/2-drożny zawór i filtrowane, sprężone powietrze.
Dane techniczne i wykonanie – korzyści:
- mocowany na zewnątrz urządzenia (nie ma kontaktu z materiałem)
- tryb pracy: ciągły
- ciśnienie robocze: od 2 do 6 BAR
- max.poziom hałasu: 90dB
- ATEX: II 2DCT(X) / II 2GCT(X)
- temperatura otoczenia podczas pracy: od -20°C do 200°C
- technologia: wibratory obrotowe – wysoka częstotliwość
- materiał: aluminiowa obudowa i stalowe ocynkowane pokrywy boczne
- Nie wymaga konserwacji
- Niskie zużycie powietrza
Wymiary wibratorów kulkowych S
| Typ | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | IN-OUT | Waga [Kg] |
| S8 | 50 | 86 | 68 | 12 | 20 | 7 | 1/8″ GAS | 0,13 |
| S10 | ||||||||
| S13 | 65 | 113 | 90 | 16 | 25 | 7 | 1/4″ GAS | 0,26 |
| S16 | 28 | 0,30 | ||||||
| S20 | 80 | 128 | 104 | 16 | 33 | 7 | 1/4″ GAS | 0,53 |
| S25 | 38 | 0,63 | ||||||
| S30 | 100 | 160 | 130 | 20 | 45 | 7 | 3/8″ GAS | 1,13 |
| S36 | 50 | 1,34 |
Zużycie powietrza
| Typ | Ilość uderzeń na minutę [Vpm] | F.c.max | Zużycie powietrza | ||||||
| 2bar | 4bar | 6bar | 2bar [Kg] | 4bar [Kg] | 6bar [Kg] | 2 bar[l/min] | 4bar[l/min] | 6bar[l/min] | |
| S8 | 25500 | 31000 | 35000 | 13 | 26 | 36 | 83 | 145 | 195 |
| S10 | 22500 | 28000 | 34000 | 25 | 47 | 71 | 92 | 150 | 200 |
| S13 | 15000 | 18500 | 22500 | 32 | 55 | 87 | 94 | 158 | 225 |
| S16 | 13000 | 17000 | 19500 | 45 | 80 | 110 | 122 | 200 | 280 |
| S20 | 10500 | 14500 | 16500 | 72 | 122 | 172 | 130 | 230 | 340 |
| S25 | 9200 | 12200 | 14000 | 93 | 157 | 205 | 160 | 290 | 425 |
| S30 | 7800 | 9700 | 12500 | 151 | 247 | 321 | 215 | 375 | 570 |
| S36 | 7300 | 9000 | 10000 | 206 | 315 | 405 | 260 | 475 | 675 |
