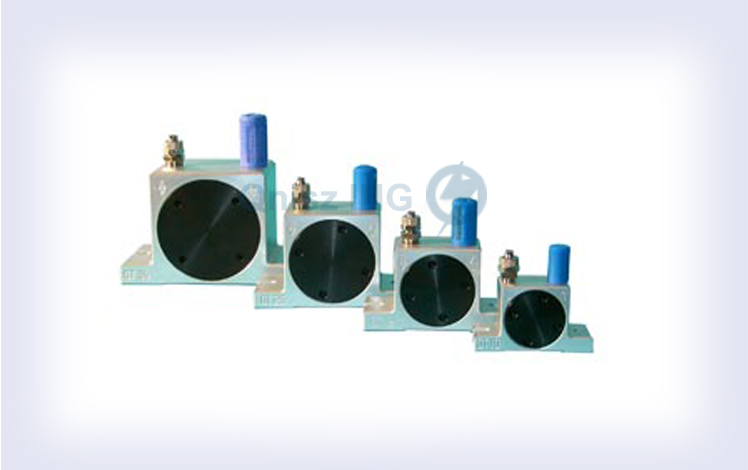

Zewnętrzne, pneumatyczne wibratory turbinowe typu OT
PNEUMATYCZNE WIBRATORY O KOŁOWYM (ROTACYJNYM) KIERUNKU DZIAŁANIA SIŁY WYMUSZAJĄCEJ łączą w sobie wysokie częstotliwości ze sporymi siłami odśrodkowymi. Wibratory OT pracują bez potrzeby stosowania smaru z filtrowanym, sprężonym powietrzem. Nie wymagają żadnej konserwacji i są z powodzeniem stosowane jako urządzenia wspomagające przepływ w zbiornikach, jako napędy dla zsuwni lub sit na wibrastołach.
APLIKACJE: Silosy, zbiorniki w kształcie leja, rurociągi, zsypy
Zasada działania wibratorów OT:
Wibracje w wibratorach OT generowane są przez turbinę ze zintegrowanymi ciężarami wirującymi, która obraca się na dwóch nadwymiarowych łożyskach kulkowych. Wytrząsarki turbinowe OT wywołują wibracje o wysokich częstotliwościach i siłach odśrodkowych. Wibracje objawiają się wysoką amplitudą przy niskim ciśnieniu roboczym.
Do pracy potrzebny jest 2/2-drożny zawór i filtrowane, sprężone powietrze.
Dane techniczne i wykonanie wibratorów OT – korzyści:
- Mocowane na zewnątrz urządzenia (nie mają kontaktu z materiałem)
- tryb pracy: ciągły
- Temperatura robocza: od -20 °C to +120 °C (-4 °F/250 °F)
- Nie wymaga konserwacji
- Doskonałe przyspieszenie
- Niski poziom hałasu <90 DB
- Niskie zużycie powietrza
- Certyfikowane wg. normy ATEX II3D, ATEX II 2D CT(X) / II 2G CT(X)
- Materiał: obudowa aluminiowa
Wymiary wibratorów OT
| Typ wibratora | A | B | C | D | E | F | IN-OUT | Waga |
| mm | mm | mm | mm | mm | mm | Kg | ||
| OT8 | 50 | 86 | 68 | 12 | 33 | 7 | 1/8″ GAS | 0,25 |
| OT10 | 0,26 | |||||||
| OT10S | 0,26 | |||||||
| OT13 | 65 | 113 | 90 | 16 | 42 | 9 | 1/4″ GAS | 0,57 |
| OT16 | 0,58 | |||||||
| OT16S | 0,61 | |||||||
| OT20 | 80 | 128 | 104 | 16 | 56 | 9 | 1/4″ GAS | 1,09 |
| OT25 | 1,12 | |||||||
| OT25S | 1,20 | |||||||
| OT30 | 100 | 160 | 130 | 20 | 73 | 11 | 3/8″ GAS | 2,20 |
| OT36 | 2,30 | |||||||
| OT36S | 2,53 |
Zużycie powietrza
| Typ wibratora | Wibracje | F.c. max | Zużycie powietrza | ||||||
| Vpm | 2 bar | 4 bar | 6 bar | 2 bar | 4 bar | 6 bar | |||
| 2 bar | 4 bar | 6 bar | Kg | Kg | Kg | I/min | I/min | I/min | |
| OT8 | 34000 | 38000 | 42000 | 110 | 205 | 292 | 45 | 81 | 110 |
| OT10 | 26000 | 33000 | 38000 | 105 | 171 | 252 | 45 | 81 | 110 |
| OT10S | 17200 | 23400 | 26000 | 72 | 147 | 187 | 45 | 81 | 110 |
| OT13 | 24500 | 28500 | 31000 | 202 | 263 | 300 | 122 | 204 | 285 |
| OT16 | 18000 | 20000 | 21000 | 194 | 239 | 264 | 122 | 204 | 285 |
| OT16S | 11500 | 15000 | 17500 | 129 | 196 | 134 | 122 | 204 | 285 |
| OT20 | 14500 | 19000 | 23000 | 251 | 404 | 526 | 184 | 318 | 452 |
| OT25 | 13200 | 15500 | 17000 | 244 | 336 | 508 | 184 | 318 | 452 |
| OT25S | 9000 | 11000 | 13500 | 214 | 335 | 483 | 184 | 318 | 452 |
| OT30 | 11000 | 12500 | 14500 | 351 | 721 | 781 | 322 | 542 | 749 |
| OT36 | 8500 | 11500 | 12000 | 341 | 698 | 749 | 322 | 542 | 749 |
| OT36S | 6000 | 7000 | 8500 | 404 | 706 | 754 | 322 | 542 | 749 |
