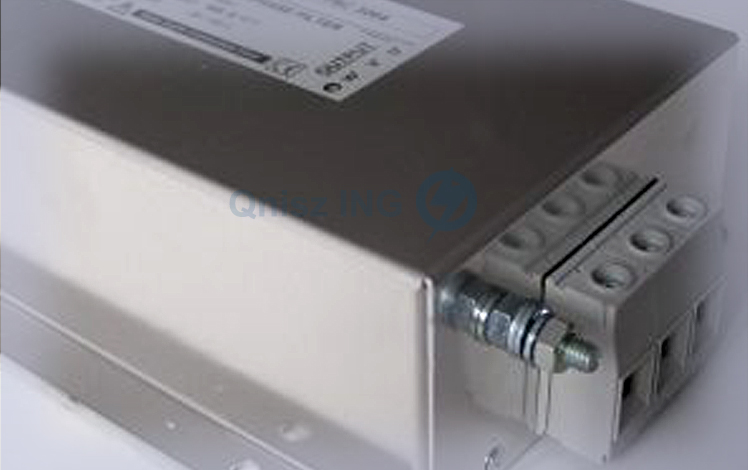

Filtry wyjściowe FSC
Filtry wyjściowe dedykowane do przemienników częstotliwości oraz innych układów napędowych. Zastosowane pomiędzy przemiennikiem a silnikiem, redukują prądy upływu i zakłócenia elektromagnetyczne. Z uwagi na komutację w falowniku, przewody oraz sam silnik narażone są na krótkotrwałe przepięcia. Stosowanie filtrów dU/dt ogranicza te przepięcia i wydłuża żywotność przewodów.

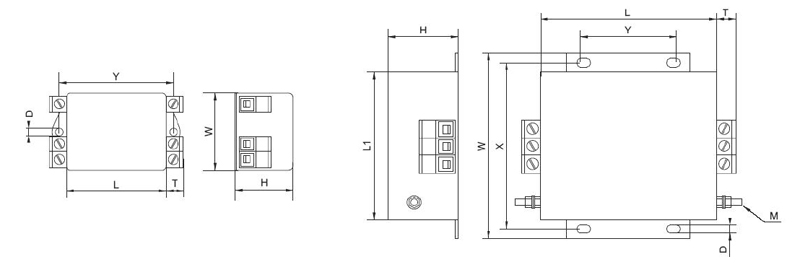

Wymiary filtrów FSC:
| Typ | Wymiar | L | W | H | L1 | Y | X | T | D | M |
| FSC 3006 | 1 | 65 | 50 | 40 | – | 75 | – | 10.9 | 5 | – |
| FSC 3010 | 1 | |||||||||
| FSC 3016 | 2 | 100 | 105 | 57 | 84.5 | 51 | 95 | 4.5 | M4 | |
| FSC 3025 | 2 | |||||||||
| FSC 3036 | 2 | 15.5 | M5 | |||||||
| FSC 3064 | 2 | 200 | 150 | 65 | 120 | 115 | 136 | 24.5 | 5.5 | M6 |
| FSC 3085 | 2 | 32.3 | ||||||||
| FSC 3100 | 2 | 38.5 | M8 |
