Więcej o przekładniach UMI
Reduktory ślimakowe typu RMI i UMI to jednostopniowe, lekkie, kompaktowe przekładnie. Przekładnie dostępne z przełożeniami od 7 do 10 000. Ciekawostką w tego typu przekładniach jest możliwość zastosowania sprzęgła przeciążeniowego z możliwością regulacji momentu obrotowego. Stosowane są przede wszystkim w prostych aplikacjach napędowych, gdzie duże znaczenie ma oszczędność miejsca i sposobu jego montażu.
Typy przekładni
| wielkość | moment obr. | moc | przełożenie |
| 40 | 26 – 43 | 0,04 – 0,77 | 1/7 – 1/100 |
| 50 | 37 – 81 | 0,08 – 1 | 1/7 – 1/100 |
| 63 | 99 – 145 | 0,15 – 2,41 | 1/7 – 1/100 |
| 75 | 170 – 255 | 0,25 – 4,29 | 1/7 – 1/100 |
| 90 | 270 – 414 | 0,4 – 6,7 | 1/7 – 1/100 |
| 110 | 444 – 638 | 0,65 – 10,01 | 1/7 – 1/100 |
Ilość oleju (UMI,UI)
| U-UMI | Smarowanie (kg) | ||||||||
 | Pozycja pracy | stan wypełnienia | ilość korków | wskazanie pozycji pracy | |||||
| M1 | M2 | M3 | M4 | M5 | M6 | ||||
| 40 | 0,100 | przekładnia zalana olejem syntetycznym | 1 | Nie potrzebne | |||||
| 50 | 0,150 | 1 | |||||||
| 63 | 0,300 | 1 | |||||||
| 75 | 0,600 | 1 | |||||||
| 90 | 1,000 | 1 | |||||||
| 110 | 1 | ||||||||
| UI | Smarowanie (kg) | ||||||||
 | Pozycja pracy | stan wypełnienia | ilość korków | wskazanie pozycji pracy | |||||
| M1 | M2 | M3 | M4 | M5 | M6 | ||||
| 40 | 0,100 | przekładnia zalana olejem syntetycznym | 1 | Nie potrzebne | |||||
| 50 | 0,190 | 1 | |||||||
| 63 | 0,450 | 1 | |||||||
| 75 | 0,600 | 1 | |||||||
| 90 | 1,000 | 1 | |||||||
| 110 | 1 | ||||||||

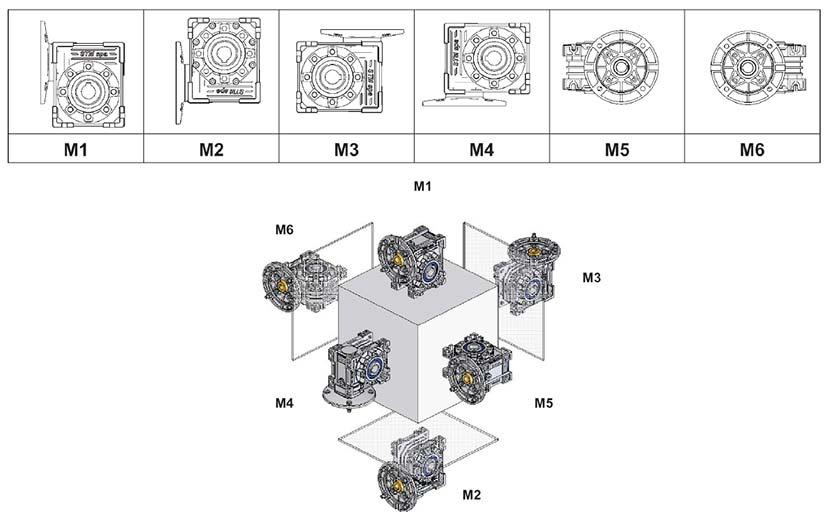

Pozycje montażu (UMI, UI)
