Silniki elektryczne Besel na łapach, progresywne IMB3 – przekrój i typy

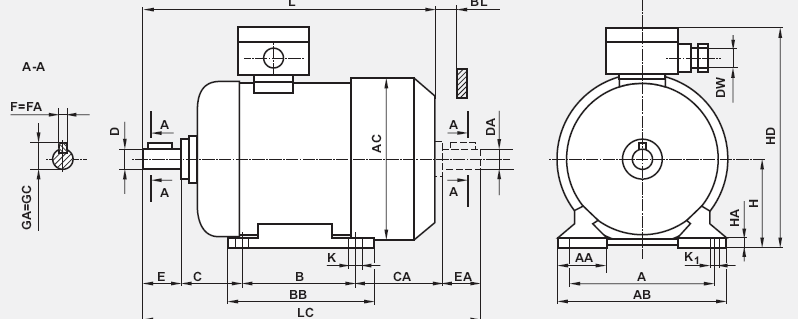

Forma wykonania IMB3
| Typ silnika | Wymiary (mm) | Łożyska | |||||||||||||||||||||
| A | B | C | CA | D=DA | E=EA | F=FA | GA=GC | H | K | K1 | DW | AA | AB | AC | ADmax | BB | BLmin | HA | HD | L | LC | ||
| STg 56X-C | 90 | 71 | 36 | 82,5 | 9j6 | 20 | 3h9 | 10,2 | 56-0,5 | 5,8 | 8 | M20 | 30 | 110 | 117 | 70 | 92 | 11 | 7 | 154 | 204 | 229,5 | 6201 2Z |
| STg 56X-C | 100 | 80 | 40 | 94 | 11j6 | 23 | 4h9 | 12,5 | 63-0,5 | 7 | 10 | M20 | 36 | 124 | 126 | 70 | 106 | 11 | 8,5 | 165 | 228 | 260 | 6202 2Z |
| Sh 71X-C | 112 | 90 | 40 | 106 | 14j6 | 30 | 5h9 | 16 | 71-0,5 | 7 | 10 | M20 | 45 | 142 | 141 | 70 | 116 | 12 | 8 | 182 | 263 | 301 | 6203 2Z |
| Sh 80X-C | 125 | 100 | 50 | 120 | 19j6 | 40 | 6h9 | 21,5 | 80-0,5 | 10 | 13 | M20 | 55 | 160 | 150 | 70 | 130 | 15 | 9 | 200 | 306 | 357 | 6204 2Z |
| Sh 80X-D | 138 | 318 | 369 | ||||||||||||||||||||
